精密主轴头 JH-50A

产品名称:精密主轴头 JH50A/JH50AH/JH50AC

夹持规格:ER40 NT40 BT40 FA50 MT3 MT4

         非标芯轴需提供图纸

钻孔最大直径:Φ20(S45C)

一般转速A:RPM2100

高速转速AH:RPM5000

超高速转速AC:RPM8000

  • 产品规格参数表

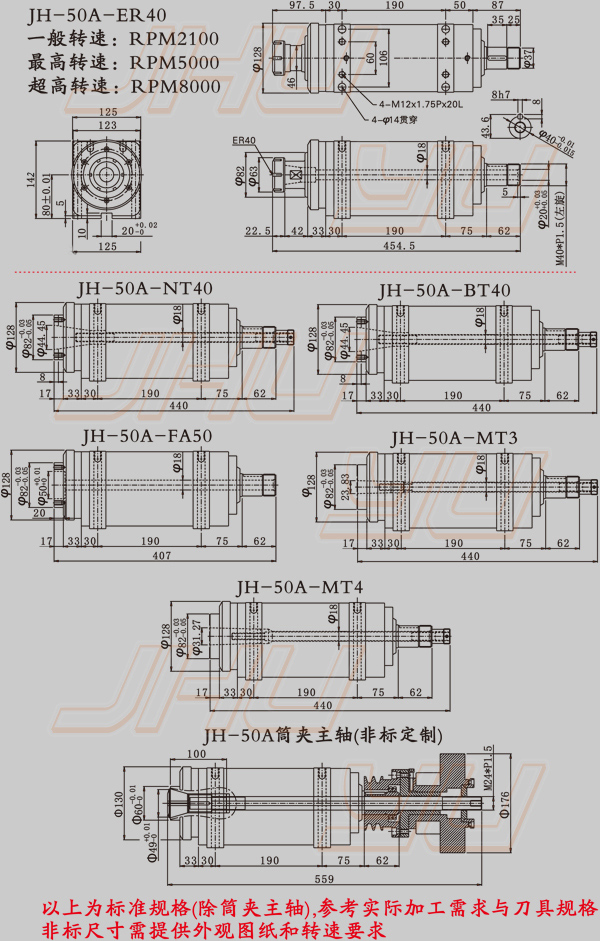

  • 产品外观尺寸图

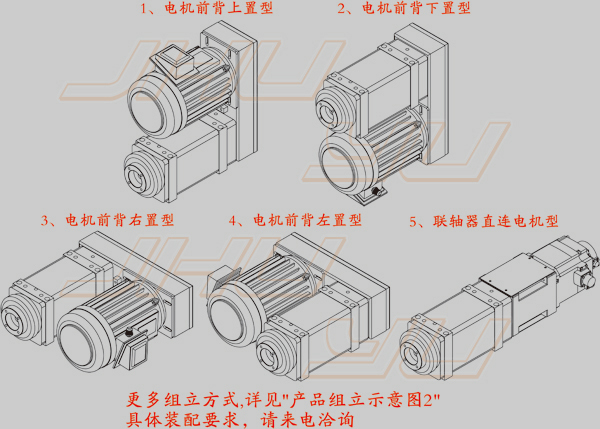

  • 产品组立示意图1

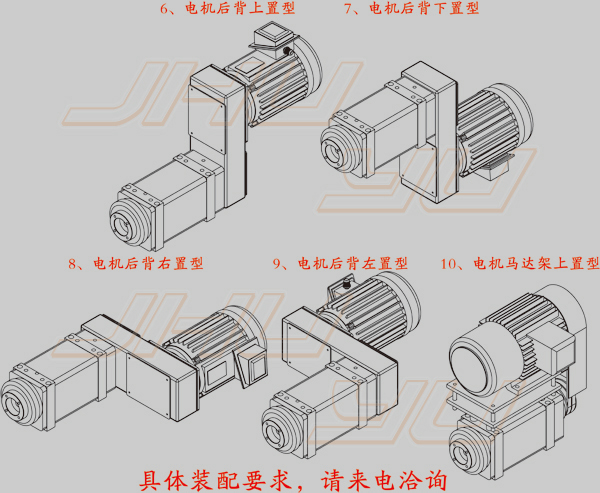

  • 产品组立示意图2
规格JH-50AJH-50AHJH-50AC
主轴轴承32010/6010Z  32009/6009Z7010-2  7009-27010-P4-2  7009-P4-2
容许转速2100RPM5000RPM8000RPM
上升温度20℃20℃
20℃
容许马力2.2KW(3HP)2.2KW(3HP)
2.2KW(3HP)
主轴真圆度主轴与刀具配合面 MAX:0.005mm主轴与刀具配合面 MAX:0.005mm
主轴与刀具配合面 MAX:0.005mm
润滑方式润滑油脂润滑油脂
润滑油脂
净重35kg35kg
35kg
×
